产品概述

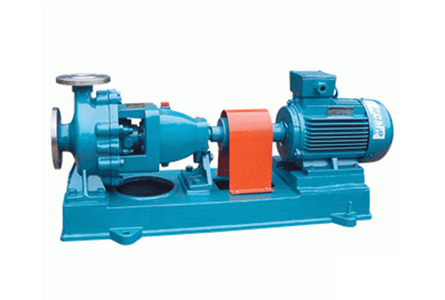

IS型泵是卧式单级单吸清水离心泵，为国内泵行业联合设计，通用性和标准性比较强，IS型泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。全系列共166种规格，但通用性比较广，只用四种轴；同一规格的轴，轴承，轴封，叶轮紧固件等均能互换；全系列泵的悬架也只有四种。本泵结构简单，性能可靠、体积小、重量轻、抗气蚀性能好，使用维修方便。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于农业及城市排水、消防供水等。
型号说明
工作条件
1：流量Q=2~450m3/h，扬程H≤160m，工作电压U=380V，出口口径DN≤150mm
2：泵吸入口压力≤0.5MPa
最高工作压力（即泵吸入口压力+泵扬程）≤1.6MPa
3：环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%
以上为通用使用范围，如果超出以上范围，需订单前提出。
产品特点
本泵为后开门形式，拆开泵盖和叶轮时不需拆卸吸水和排除管路，悬架内装有两个深沟球轴承，用洁净的22号机械油润滑。泵通过弹性联轴器由电动机直接驱动，泵的旋转方向，从原动机方向看泵为顺时针方向旋转。轴承盖中用骨架油封取代了毛毡密封，解决了悬架中润滑油经常外漏的问题。
为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。由于有些泵的轴向力不大，叶轮背面未设有密封环和平衡孔。
泵运转前悬架内要加润滑油至油标中心线以上2毫米左右的位置上。
泵的密封形式有两种：一种软填料密封；另一种机械密封。
泵的轴向软填料密封系统是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。泵的叶轮如有平衡孔，则装软填料的空腔与叶轮吸入孔相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环，通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。为了避免轴磨损，在轴通过填料腔的部分装有轴套保护。轴套与轴之间装有“O”型密封圈，以防沿着配合表面进气或漏水。
泵的机械密封系统是由机封压盖、O型密封圈、短轴套和机械密封等组成，属单端面非平衡型机械密封，机械密封的主要安装尺寸符合DN24960标准。
性能参数
型 号 | 流量 (m3/h) | 扬程 (m) | 电机功率 (kW) | 转速 (r/min) | 效率 (%) | 汽蚀余量 (m) |
IS50-32-125 | 12.5 | 20 | 2.2 | 2900 | 60 | 2.0 |
6.3 | 5 | 0.55 | 1450 | 54 | 2.0 | |
IS50-32-160 | 12.5 | 32 | 3 | 2900 | 54 | 2.0 |
6.3 | 8 | 0.55 | 1450 | 48 | 2.0 | |
IS50-32-200 | 12.5 | 50 | 5.5 | 2900 | 48 | 2.0 |
6.5 | 12.5 | 0.75 | 1450 | 42 | 2.0 | |
IS50-32-250 | 12.5 | 80 | 11 | 2900 | 38 | 2.0 |
6.3 | 20 | 1.5 | 1450 | 32 | 2.0 | |
IS65-50-125 | 25 | 20 | 3 | 2900 | 69 | 2.0 |
12.5 | 5 | 0.55 | 1450 | 64 | 2.0 | |
IS65-50-160 | 25 | 32 | 5.5 | 2900 | 65 | 2.0 |
12.5 | 8 | 0.75 | 1450 | 60 | 2.0 | |
IS65-40-200 | 25 | 50 | 7.5 | 2900 | 60 | 2.0 |
12.5 | 12.5 | 1.1 | 1450 | 55 | 2.0 | |
IS65-40-250 | 25 | 80 | 15 | 2900 | 50 | 2.0 |
12.5 | 20 | 2.2 | 1450 | 46 | 2.0 | |
IS65-40-315 | 25 | 125 | 30 | 2900 | 45 | 2.5 |
12.5 | 32 | 4 | 1450 | 41 | 2.5 | |
IS80-65-125 | 50 | 20 | 5.5 | 2900 | 75 | 3.0 |
25 | 5 | 0.75 | 1450 | 71 | 2.5 | |
IS80-65-160 | 50 | 32 | 7.5 | 2900 | 73 | 2.5 |
25 | 8 | 1.5 | 1450 | 69 | 2.5 | |
IS80-50-200 | 50 | 50 | 15 | 2900 | 69 | 2.5 |
25 | 12.5 | 2.2 | 1450 | 65 | 2.5 | |
IS80-50-250 | 50 | 80 | 22 | 2900 | 63 | 2.5 |
25 | 20 | 3 | 1450 | 60 | 2.5 | |
IS80-50-315 | 50 | 125 | 37 | 2900 | 54 | 2.5 |
25 | 32 | 5.5 | 1450 | 52 | 2.5 | |
IS100-80-125 | 100 | 20 | 11 | 2900 | 78 | 4.5 |
50 | 5 | 1.5 | 1450 | 75 | 2.5 | |
IS100-80-160 | 100 | 32 | 15 | 2900 | 78 | 4.0 |
50 | 8 | 2.2 | 1450 | 75 | 2.5 | |
IS100-65-200 | 100 | 50 | 22 | 2900 | 76 | 3.6 |
50 | 12.5 | 4 | 1450 | 73 | 2.0 | |
IS100-65-250 | 100 | 80 | 37 | 2900 | 72 | 3.8 |
50 | 20 | 5.5 | 1450 | 68 | 2.0 | |
IS100-65-315 | 100 | 125 | 75 | 2900 | 66 | 3.6 |
50 | 32 | 11 | 1450 | 63 | 2.0 | |
IS125-100-200 | 200 | 50 | 45 | 2900 | 81 | 4.5 |
100 | 12.5 | 7.5 | 1450 | 76 | 2.5 | |
IS125-100-250 | 200 | 80 | 75 | 2900 | 78 | 4.2 |
100 | 20 | 11 | 1450 | 76 | 2.5 | |
IS125-100-315 | 200 | 125 | 90 | 2900 | 73 | 4.5 |
100 | 32 | 15 | 1450 | 73 | 2.2 | |
IS125-100-400 | 100 | 50 | 30 | 1450 | 65 | 2.5 |
IS150-125-250 | 200 | 20 | 18.5 | 1450 | 81 | 3.0 |
IS150-125-315 | 200 | 32 | 30 | 1450 | 79 | 2.5 |
IS150-125-400 | 200 | 50 | 45 | 1450 | 76 | 2.8 |
IS200-150-250 | 400 | 20 | 37 | 1450 | 82 | 4.2 |
IS200-150-315 | 400 | 32 | 55 | 1450 | 82 | 3.5 |
IS200-150-400 | 400 | 50 | 90 | 1450 | 81 | 3.8 |
主要用途
广泛适用于农业及生活供水、空调循环、暖通供热、城市排水、消防供水、工业用水等行业。
