产品概述

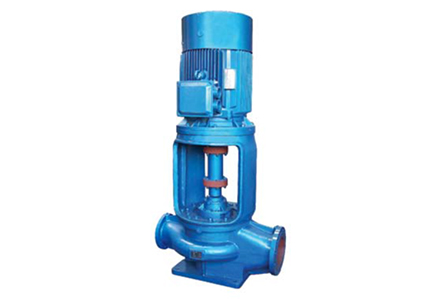

KDSB型第三代便拆式单级双吸泵是在KDB系列立式高效节能便拆离心泵基础上，又成功开发的一种结构新颖、技术领先其它同类产品的一代产品。该系列产品与KDB型水泵相比，区别是结构上采用吸叶轮代替了KDB的单吸叶轮，因此流量更大，结构更稳定 。经国家泵类产品检测中心检测认定:各项指标均达到要求，其综合性能达到国际 同类产品的先进水平。该系列泵严格按照国家标准ISO2858进行设计制造 。

KDSB型便拆式单级双吸泵采用了德国优秀的高效单级双吸叶轮水力模型，可自平衡轴向力和径向力，性能稳定 。效率 高，该系列产品与国内同类产品相比，汽蚀性能明显提高，效率要高出 2-5% ，同时具有便拆功能，手工无需辅助设备进行维 护，长期使用，节省大量的运行电费和维护保养费用  。

型号说明

工作条件
1：型号和性能：需要注明泵型号和流量、扬程、功率等性能参数；
2、输送介质：如果特殊介质（与水泵规定的输送介质不同），须要注明输送介质名称、密度、温度、PH值等特性等；
3：零部件材料：按标准配置供货，其它材料配置需要注明；
4：进口压力：P1＞0.5MPa，需要注明，以便做特殊处理。
      出口压力：P2＞2.5MPa，需要注明，以便做特殊处理。
5：轴封型式：机械密封
6：电机：配Y系列标准轴电机：380V IP44  B级绝缘，如有其它特殊要求，请订货时注明；
7：安装方式：标准配置为直接安装，带联接板和隔振器需要注明；
8：附件：地脚螺栓和进出口反法兰不注明，则不配。

产品特点

1、节能优势明显，相应国家节能减排政策：该泵水力性能进行了优化设计，效率高于常规离心泵2~5%，长期使用一年即可收回设备投资成本。
2、该系列泵在整体上进行了大胆突破设计，水泵具有独立的轴承支撑机构，运行稳定可靠，解决了原ISG型及ISW型泵加长轴靠电机轴承支撑而带来的振动大、故障率比较高等缺陷。
3、叶轮和泵体采用现代优秀的水力模型，消除立式泵的轴向力和径向力，使水泵轴承仅承受微弱的轴向力的径向力，提高了运行的平稳性，也延长了轴承、机械密封的使用寿命。
4、 泵轴更换既方便又便宜：水泵的泵轴与电机分开，如果泵轴磨损、腐蚀需要更换的话，只需要更换一小段泵轴即可,而管道泵更换泵轴就意味着更换电机或者更换电机转子，因为它的电机转子是套在泵轴上的，管道泵换一根带电机转子的泵轴要2000元左右，如果水泵厂家拒绝换，只更换电机转子，那么只能换电机了，费用至少需要6000元左右。

5、水泵的配套电机为Y系列标准电机，价格低廉，随处都可以采购替换。而管道泵为长轴特制电机，各厂家尺寸不一样，只能到原供货水泵厂购买，价格既高又不方便。
6、以叶轮、泵轴、机械密封、轴承四大易损件的更换、维护、保养均可以手工完成，无需起吊设备。45KW以下的水泵一个半小时到一小时就可以完成一套水泵转子部件的更换。45KW-200KW的水泵二个人就可以手工完成一套水泵转子部件的更换。而管道泵只要大于11KW就需要动用起吊设备。这在地下室、锅炉房等无起吊设备的地方极其不便。
7、由于管道泵加长轴结构的限制，一般功率配到90KW左右，水泵口径到DN300左右。因为如果功率太大，用户以后换泵轴就得拆卸一台大电机或者更换一台大电机，这个工作难度就太大了，而便拆泵目前可以做到配800KW的高压电机，口径更是达到DN600左右，这些大功率的水泵在国内各行业均有使用，使用效果非常好。

结构图

订货须知
1、必须提供的订货参数
1.1:型号和性能 :需要注明泵型号和流量、扬程 、功率等性能参数 ;
1.2:输送介质:如果特殊介质{与水泵规定的输送介质不同) ，须要注明输送介质名称、密度、温度、PH值等特性等;
1.3:零部件材料 :按标准配置供货， 其它材料配置需要注明 ;
1.4:进口压力 P1 >0.5MPa. 需要注明，以便做特殊处理。出口压力: P2> 1.6MPa. 需要注明，以便做特殊处理。
1.5:轴封型式:机械密封
1.6:电机:配Y 系列标准轴电机 380V IP44 B级绝缘，如有其它特殊要求，请订货时注明;
1.7:安装方式:标准配置为直接安装，常联接板和隔振器需要注 明;
1.8:附件:地脚螺栓和进出 口反法兰不注明，则不配 。
2、选型说明
2.1 :用户订货不受样本性能曲线和技术数据及表格中所列参数限制   ，样本中所列参数供用户选型参考 ，本公司可根据用户实际所需流量、扬程工作点提供产品;
2.2: 个别规格需增大配套电机功率，应根据用户所需工况点计算确定，并与技术中心协调-致 。
3、有超越样本内容的特殊选型或是对样本内容有不明之处，  青直接向上海康大泵业技术中心咨询 。
4、特别注意点:为了方便用户安装，客户应按本样本尺寸制作基础，若用户按其他厂家的尺寸你好基础，请将    尺寸图附在订单中， 以便康大技术中心按客户的要求重新设计底座  。

主要用途
使用与制冷系统的冷水、冷却水循环、采暖用热水循环、纺织空调、喷淋空调，高层建筑制冷空调水循环以及消防、消防喷淋空调，工业和城市给排水。
